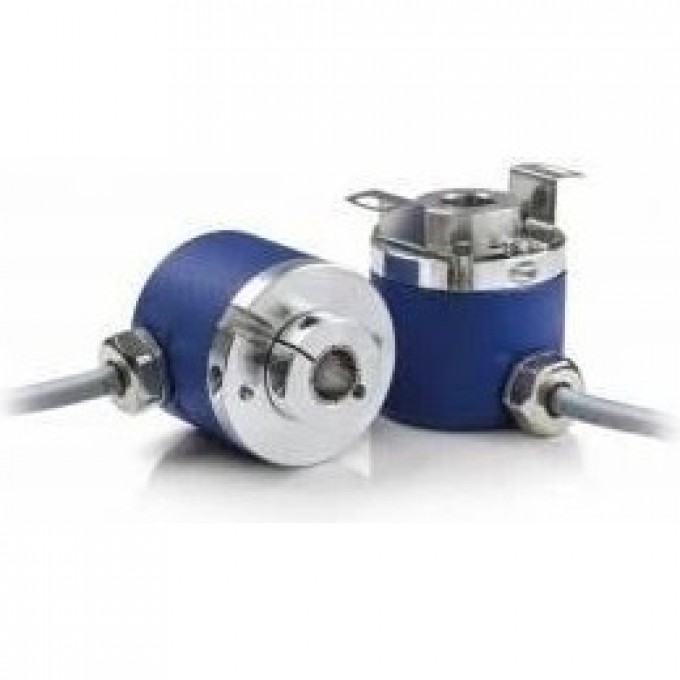

Оптический инкрементальный энкодер ELTRA EL38F с полым валом 8 мм, 1024 ppr EL38F1024Z5/28P8X3PR10
(Москва, Пресненская наб., 12 «Башня Федерация. Москва-Сити», этаж 42)
ХАРАКТЕРИСТИКИ
ОПИСАНИЕ
Оптический инкрементальный энкодер Eltra EL38F1024Z5/28P8X3PR10 предназначен для точного измерения углового положения и скорости вращения. Устройство произведено брендом Eltra и отличается оптическим принципом действия, обеспечивая высокую точность измерений. Модель оснащена полым валом диаметром 8 мм и имеет разрешение 1024 импульса на оборот (ppr), что делает его подходящим для задач, требующих детального контроля движения.
Энкодер работает от источника питания 5–28 В постоянного тока и оснащен электронным интерфейсом типа push-pull. Степень защиты корпуса IP65 обеспечивает надежную работу в условиях повышенной влажности и запыленности. Максимальная выходная частота составляет 250 кГц, что позволяет использовать его в динамичных системах. Подключение осуществляется через радиальный кабель длиной 10 метров.
Устройство подходит для применения в различных промышленных, строительных и инженерных системах, где требуется стабильная работа и минимальные эксплуатационные затраты. Благодаря своей конструкции с полым валом и монтажу с помощью статорной муфты, энкодер легко интегрируется в существующие механизмы. Наличие нулевого импульса облегчает калибровку и точное позиционирование.
Оптический инкрементальный энкодер Eltra EL38F1024Z5/28P8X3PR10 разработан для стабильной работы при температурах от -25°C до +85°C, что расширяет его применимость в различных климатических условиях. Конструктивный размер составляет 39,5 мм в диаметре, а вес устройства — 150 грамм, что упрощает его установку и эксплуатацию.
• Тип вала: полый, глухой;
• Тип монтажа: статорная муфта;
• Электронный интерфейс: push-pull;
• Напряжение питания: 5–28 В DC;
• Степень защиты: IP65;
• Тип выходного соединения: кабель;
• Направление вывода кабеля: радиальное;
• Диаметр корпуса: 39,5 мм;
• Максимальная выходная частота: 250 кГц;
• Рабочая температура: от -25°C до +85°C;
• Длина кабеля: 10 м;
• Тип измерения: вращательный;
• Тип сенсора: оптический;
• Вес: 150 г;
• Принцип работы: инкрементальный;
• Диаметр отверстия: 8 мм;
• Разрешение: 1024 ppr;
• Наличие нулевого импульса: да.
