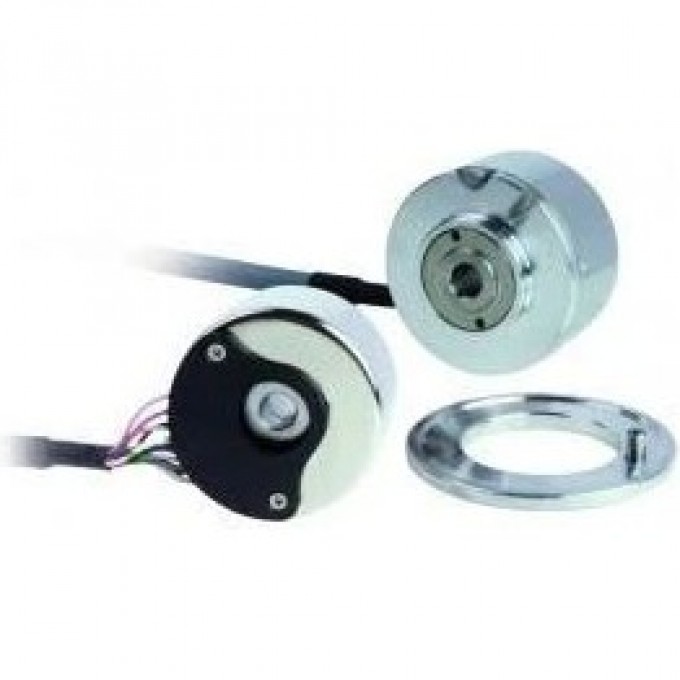

Оптический инкрементальный энкодер ELTRA EL49P с полым валом 10 мм, 100 ppr EL49P100Z8/24L10X6PR

Оптический инкрементальный энкодер Eltra EL49P100Z8/24L10X6PR предназначен для точного измерения углового положения и скорости вращения. Устройство произведено брендом Eltra и относится к серии EL49P. Энкодер оснащен сквозным полым валом диаметром 10 мм и обеспечивает разрешение 100 импульсов на оборот (ppr), что позволяет применять его в различных промышленных системах автоматизации.

Принцип работы энкодера основан на оптическом методе измерения, обеспечивающем высокую точность и надежность. Электронный интерфейс типа Line Driver гарантирует стабильную передачу сигнала, а диапазон напряжения питания от 8 до 24 В DC делает его совместимым с большинством стандартных систем. Максимальная скорость вращения составляет 6000 об/мин, а выходная частота достигает 150 кГц. Устройство имеет степень защиты IP40 и способно работать в диапазоне температур от -20 до +85 °C.

Благодаря своим характеристикам, энкодер Eltra EL49P100Z8/24L10X6PR подходит для применения в промышленности, строительстве и инженерных системах, где требуется стабильная работа оборудования при высоких нагрузках. Он может использоваться для контроля положения валов, синхронизации движений, а также в системах обратной связи для двигателей и приводов.

Энкодер поставляется с кабелем длиной 0.3 метра для радиального подключения. Наличие нулевого импульса упрощает калибровку и обеспечивает точное позиционирование. Оборудование соответствует современным стандартам качества и отличается долговечностью.

• Тип вала: сквозной полый вал;
• Электронный интерфейс: Line Driver;
• Особенности: высокая термостойкость;
• Напряжение питания: 8…24 В DC;
• Степень защиты: IP40;
• Максимальная скорость вращения: 6000 об/мин;
• Тип выходного сигнала: кабель;
• Направление вывода: радиальное;
• Монтажный размер (диаметр): 49 мм;
• Максимальная выходная частота: 150 кГц;
• Рабочая температура: от -20 до +85 °C;
• Длина кабеля: 0.3 м;
• Тип измерения: вращательное;
• Тип датчика: оптический;
• Вес: 150 г;
• Принцип работы: инкрементальный;
• Диаметр отверстия: 10 мм;
• Разрешение: 100 ppr;
• Нулевой импульс: присутствует.
