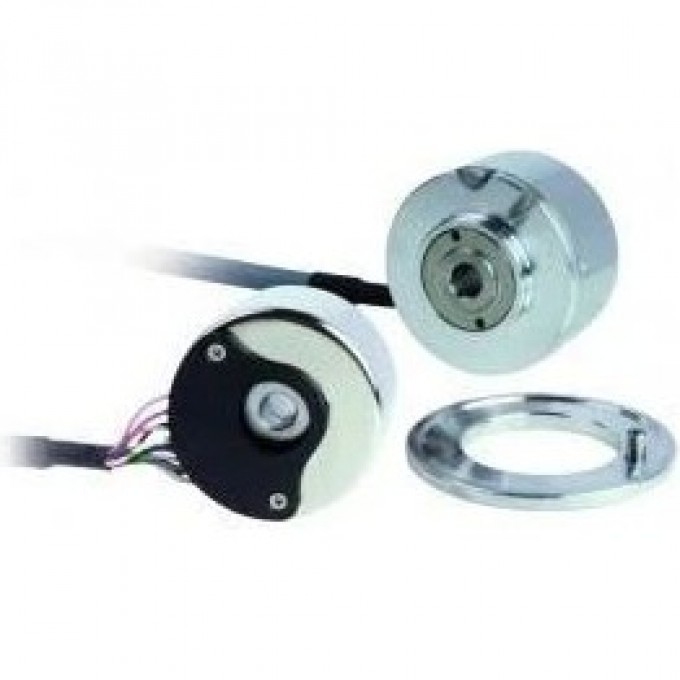

Оптический инкрементальный энкодер ELTRA EL49P40S с полым валом 10 мм, 40 ppr EL49P40S5C10X3PR

Оптический инкрементальный энкодер Eltra EL49P40S5C10X3PR предназначен для точного измерения углового положения и скорости вращения. Устройство оснащено сквозным полым валом диаметром 10 мм и обеспечивает разрешение 40 импульсов на оборот (ppr). Энкодер работает от источника питания 5 В постоянного тока и имеет электронный интерфейс NPN с открытым коллектором. Конструкция обеспечивает стабильную работу в промышленных условиях.

Принцип работы энкодера основан на оптическом методе измерения, что гарантирует высокую точность и повторяемость показаний. Максимальная скорость вращения составляет 6000 об/мин, а максимальная выходная частота достигает 150 кГц. Устройство имеет степень защиты IP40, что обеспечивает защиту от проникновения твердых частиц размером более 1 мм. Энкодер способен функционировать в широком диапазоне температур от -20°C до +85°C.

Данная модель энкодера подходит для применения в различных промышленных системах, включая станки, робототехнику, конвейерные линии и автоматизированные производственные комплексы. Его конструкция с полым валом упрощает монтаж на существующие валы двигателей или механизмов. Высокая температурная стойкость расширяет области применения в условиях повышенных температур.

Энкодер поставляется с кабелем длиной 0,3 метра для подключения. Вес устройства составляет 150 грамм, что облегчает его интеграцию в различные системы без значительного увеличения нагрузки на механизмы. Отсутствие нулевого импульса упрощает настройку для некоторых применений, где требуется только инкрементальное измерение.

• Тип вала: сквозной полый вал;
• Электронный интерфейс: NPN открытый коллектор;
• Особенности: высокая температурная стойкость;
• Напряжение питания: 5 В DC;
• Степень защиты: IP40;
• Максимальная скорость вращения: 6000 об/мин;
• Тип выхода: кабель;
• Тип направления: радиальный;
• Диаметр корпуса: 49 мм;
• Максимальная выходная частота: 150 кГц;
• Рабочая температура: от -20°C до +85°C;
• Длина кабеля: 0,3 м;
• Тип измерения: вращательный;
• Тип датчика: оптический;
• Вес: 150 г;
• Принцип работы: инкрементальный;
• Диаметр отверстия: 10 мм;
• Разрешение: 40 ppr;
• Нулевой импульс: отсутствует.
