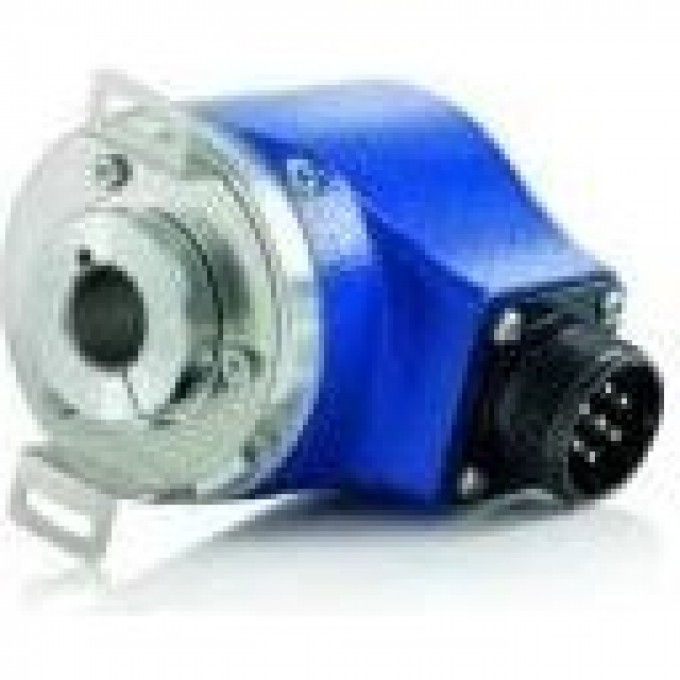

Оптический инкрементальный энкодер ELTRA EL58GM с полым валом 10 мм, 500 ppr EL58GM500Z8/24L10X6MR
(Москва, Пресненская наб., 12 «Башня Федерация. Москва-Сити», этаж 42)
ХАРАКТЕРИСТИКИ
ОПИСАНИЕ
Оптический инкрементальный энкодер Eltra EL58GM500Z8/24L10X6MR предназначен для измерения угла поворота и скорости вращения. Устройство оснащено полым валом диаметром 10 мм и обеспечивает разрешение 500 импульсов на оборот. Энкодер произведен брендом Eltra и относится к серии EL58GM, что указывает на его конструктивные особенности и сферу применения.
Принцип работы энкодера основан на оптическом методе измерения, что обеспечивает высокую точность и стабильность показаний. Электронный интерфейс типа line driver позволяет передавать сигнал на значительные расстояния с минимальными потерями. Устройство имеет степень защиты IP54, что обеспечивает его работоспособность в условиях повышенной влажности и запыленности. Диапазон рабочего напряжения составляет от 8 до 24 В постоянного тока.
Данный энкодер подходит для использования в различных промышленных приложениях, включая автоматизированные системы управления, станки с ЧПУ, робототехнику и конвейерные линии. Его конструкция heavy duty обеспечивает повышенную надежность и долговечность в условиях высоких нагрузок и вибраций. Наличие нулевого импульса упрощает синхронизацию и калибровку системы.
Монтаж энкодера осуществляется с помощью торцевого штифта, а подключение — через радиальный MIL-разъем. Максимальная скорость вращения составляет 3000 об/мин, а максимальная выходная частота достигает 250 кГц. Рабочий температурный диапазон от -10°C до +60°C позволяет эксплуатировать устройство в различных климатических условиях.
• Тип вала: полый;
• Тип монтажа: торцевой штифт;
• Электронный интерфейс: line driver;
• Особенности: heavy duty;
• Напряжение питания: 8–24 В DC;
• Степень защиты: IP54;
• Макс. скорость вращения: 3000 об/мин;
• Тип выхода: MIL-разъем;
• Направление вывода: радиальное;
• Конструктивный размер: 58 мм;
• Макс. выходная частота: 250 кГц;
• Рабочая температура: от -10 до +60 °C;
• Тип измерения: вращательный;
• Тип датчика: оптический;
• Принцип работы: инкрементальный;
• Диаметр отверстия: 10 мм;
• Разрешение: 500 ppr;
• Наличие нулевого импульса: да.
