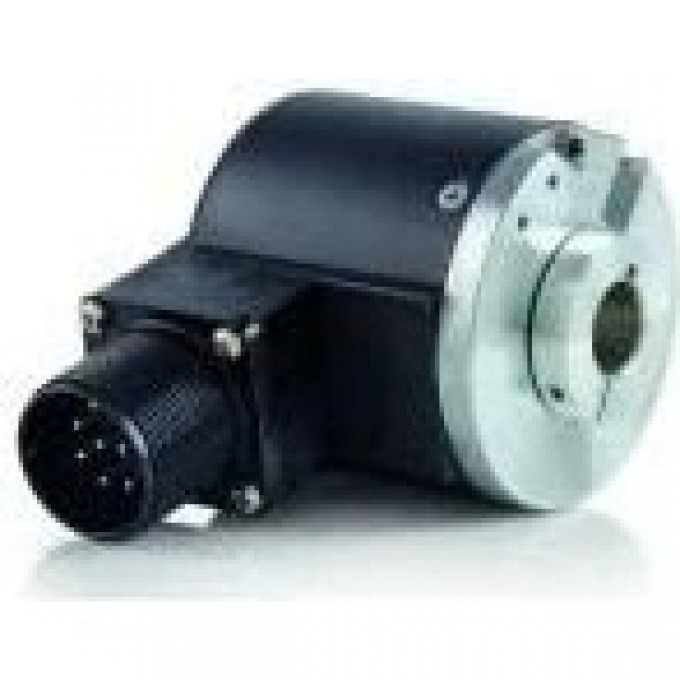

Оптический инкрементальный энкодер ELTRA EL63F с полым валом 8 мм, 1000 ppr EL63F1000S5/28C8X3JA

Оптический инкрементальный энкодер Eltra EL63F1000S5/28C8X3JA предназначен для точного измерения углового положения и скорости вращения. Устройство произведено брендом Eltra и относится к серии EL63F. Энкодер оснащен полым валом типа «глухой» (blind hollow shaft) с диаметром отверстия 8 мм и обеспечивает разрешение 1000 импульсов на оборот (ppr). Он работает от источника питания 5-28 В постоянного тока и имеет электронный интерфейс NPN с открытым коллектором.

Принцип работы энкодера основан на оптическом методе измерения, что обеспечивает высокую точность и надежность. Максимальная скорость вращения составляет 3000 об/мин, а максимальная выходная частота достигает 250 кГц. Устройство имеет степень защиты IP54, что позволяет использовать его в условиях с умеренным воздействием пыли и брызг воды. Конструктивный размер корпуса составляет 63,5 мм в диаметре, а тип монтажа осуществляется с помощью пружины.

Данный энкодер подходит для применения в различных промышленных и инженерных системах, где требуется точный контроль положения и скорости вращающихся механизмов. Он может использоваться в станках, робототехнике, системах автоматизации и другом оборудовании, где важны стабильная работа и минимальные эксплуатационные затраты. Осевое направление вывода сигнала через J-разъем обеспечивает удобство подключения.

Рабочий диапазон температур составляет от -10°C до +60°C (от +14°F до +140°F), что позволяет эксплуатировать устройство в различных климатических условиях. Вес энкодера составляет 350 грамм. Отсутствие нулевого импульса указывает на непрерывную генерацию импульсов без привязки к абсолютному положению.
