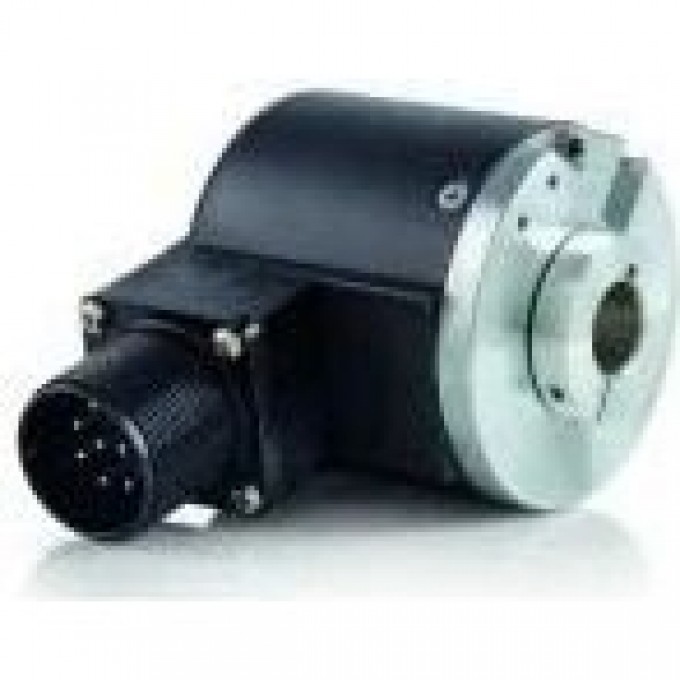

Оптический инкрементальный энкодер ELTRA EL63G с полым валом 15 мм, 500 ppr EL63G500Z5/28N15X3JR
(Москва, Пресненская наб., 12 «Башня Федерация. Москва-Сити», этаж 42)
ХАРАКТЕРИСТИКИ
ОПИСАНИЕ
Оптический инкрементальный энкодер Eltra EL63G500Z5/28N15X3JR предназначен для точного измерения углового положения и скорости вращения. Устройство оснащено полым валом диаметром 15 мм и обеспечивает разрешение 500 импульсов на оборот (ppr). Энкодер работает от источника питания 5-28 В постоянного тока и имеет электронный интерфейс NPN.
Модель EL63G500Z5/28N15X3JR использует оптический принцип измерения и инкрементальный тип работы, что позволяет отслеживать относительное перемещение. Конструкция с полым валом и радиальным направлением выхода (J-коннектор) упрощает интеграцию в различные системы. Максимальная скорость вращения составляет 3000 об/мин, а максимальная выходная частота достигает 250 кГц.
Энкодер Eltra EL63G500Z5/28N15X3JR подходит для применения в промышленных автоматизированных системах, станках с ЧПУ, робототехнике и другом оборудовании, где требуется надёжный контроль положения и скорости. Устройство имеет степень защиты IP54, что обеспечивает защиту от пыли и брызг воды, и может эксплуатироваться в диапазоне температур от -10 до +60 °C.
Монтаж энкодера осуществляется с помощью штыря крутящего момента. Наличие нулевого импульса позволяет точно определить начальное положение. Вес устройства составляет 350 грамм, а конструктивный размер (диаметр) — 63,5 мм.
• Тип вала: полый вал;
• Тип монтажа: штырь крутящего момента;
• Электронный интерфейс: NPN;
• Напряжение питания: 5-28 В постоянного тока;
• Степень защиты: IP54;
• Максимальная скорость вращения: 3000 об/мин;
• Тип выхода: J-коннектор;
• Направление выхода: радиальное;
• Диаметр корпуса: 63,5 мм;
• Максимальная выходная частота: 250 кГц;
• Диапазон рабочих температур: от -10 до +60 °C;
• Тип измерения: вращательный;
• Тип сенсора: оптический;
• Вес: 350 г;
• Принцип работы: инкрементальный;
• Диаметр отверстия: 15 мм;
• Разрешение: 500 ppr;
• Наличие нулевого импульса: да.
