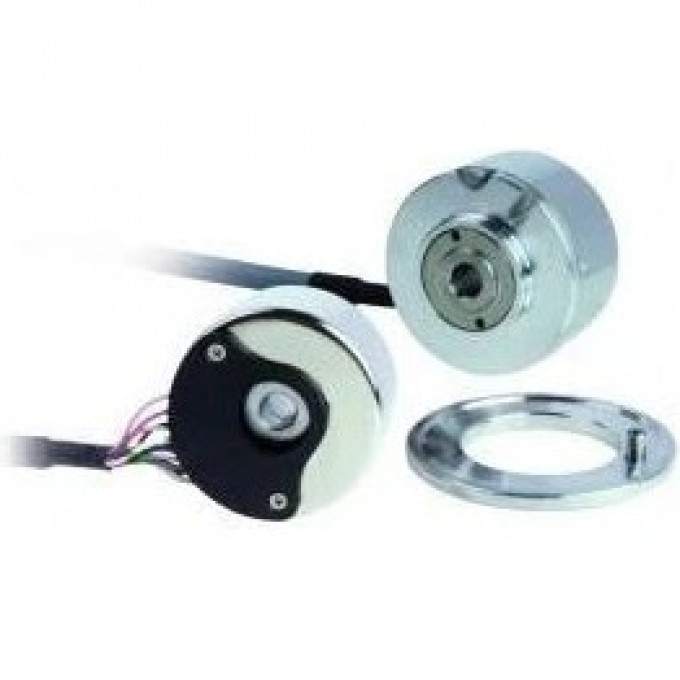

Оптический инкрементальный энкодер ELTRA с полым валом 10 мм, 2048 ppr EL49P2048Z8/24P10V6PR

Оптический инкрементальный энкодер Eltra EL49P2048Z8/24P10V6PR предназначен для точного измерения углового положения и скорости вращения. Устройство оснащено сквозным полым валом диаметром 10 мм и обеспечивает разрешение 2048 импульсов на оборот (ppr). Энкодер работает от источника питания 8-24 В DC и имеет электронный интерфейс push-pull.

Принцип работы энкодера основан на оптическом методе измерения, что обеспечивает высокую точность и надежность. Максимальная скорость вращения составляет 6000 об/мин, а максимальная выходная частота достигает 150 кГц. Устройство имеет степень защиты IP40, что позволяет использовать его в условиях, где требуется защита от твердых частиц размером более 1 мм.

Энкодер Eltra EL49P2048Z8/24P10V6PR подходит для применения в промышленных системах автоматизации, станках, робототехнике и других инженерных системах, где необходим контроль вращения. Он отличается устойчивостью к высоким температурам, диапазон рабочих температур составляет от -20°C до +85°C.

Подключение энкодера осуществляется через кабель длиной 0,3 метра с радиальным направлением вывода. Наличие нулевого импульса обеспечивает возможность точного позиционирования и синхронизации. Вес устройства составляет 150 грамм, а его конструктивный размер (диаметр) — 49 мм.

• Тип вала: сквозной полый вал;
• Электронный интерфейс: push-pull;
• Особенности: высокая температурная стойкость;
• Напряжение питания: 8…24 В DC;
• Степень защиты: IP40;
• Максимальная скорость вращения: 6000 об/мин;
• Тип выхода: кабель;
• Направление вывода: радиальное;
• Конструктивный размер (диаметр): 49 мм;
• Максимальная выходная частота: 150 кГц;
• Рабочая температура: от -20°C до +85°C;
• Длина кабеля: 0,3 м;
• Тип измерения: ротационный;
• Тип сенсора: оптический;
• Вес: 150 г;
• Принцип работы: инкрементальный;
• Диаметр отверстия: 10 мм;
• Разрешение: 2048 ppr;
• Наличие нулевого импульса: да.
