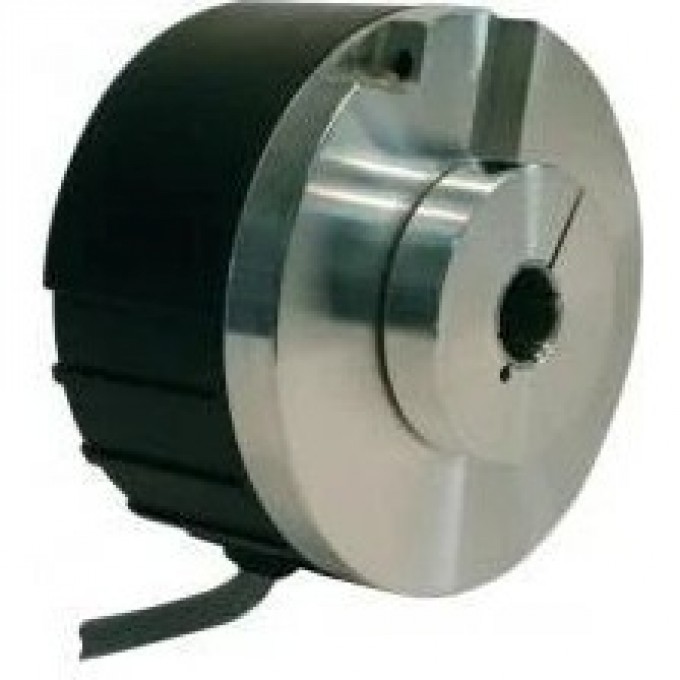

Оптический инкрементальный энкодер ELTRA с полым валом 12 мм, 60 имп/об EL63PB60Z5/28PB12S3PR15
(Москва, Пресненская наб., 12 «Башня Федерация. Москва-Сити», этаж 42)
ХАРАКТЕРИСТИКИ
ОПИСАНИЕ
Оптический инкрементальный энкодер Eltra с полым валом предназначен для точного измерения углового положения и скорости вращения. Модель EL63PB60Z5/28PB12S3PR15 оснащена сквозным полым валом диаметром 12 мм и обеспечивает разрешение 60 импульсов на оборот. Устройство работает по оптическому принципу и имеет электронный интерфейс Push-Pull, что делает его совместимым с различными системами управления.
Энкодер питается от источника постоянного тока напряжением 5-28 В и способен работать при максимальной скорости вращения до 3000 об/мин. Максимальная выходная частота составляет 300 кГц. Корпус устройства соответствует степени защиты IP66, что обеспечивает надёжную работу в условиях повышенной влажности и запылённости. Монтаж осуществляется с помощью антиротационного штифта, а подключение — через радиальный кабель длиной 15 метров.
Данный энкодер подходит для применения в промышленных автоматизированных системах, станках с ЧПУ, робототехнике и другом оборудовании, где требуется надёжный и точный контроль положения и скорости. Он обеспечивает стабильную работу в широком диапазоне температур от -10°C до +60°C.
Вес устройства составляет 350 грамм, а конструктивный размер по диаметру — 63.5 мм. Наличие нулевого импульса упрощает калибровку и определение начального положения.
• Тип вала: сквозной полый вал;
• Тип монтажа: антиротационный штифт;
• Электронный интерфейс: Push-Pull;
• Напряжение питания: 5-28 В DC;
• Степень защиты корпуса: IP66;
• Максимальная скорость вращения: 3000 об/мин;
• Тип выходного сигнала: кабель;
• Направление кабеля: радиальное;
• Конструктивный размер (диаметр): 63.5 мм;
• Максимальная выходная частота: 300 кГц;
• Диапазон рабочих температур: от -10°C до +60°C;
• Длина кабеля: 15 м;
• Тип измерения: вращательное;
• Тип датчика: оптический;
• Вес: 350 г;
• Принцип работы: инкрементальный;
• Диаметр отверстия: 12 мм;
• Разрешение: 60 имп/об;
• Наличие нулевого импульса: да.
