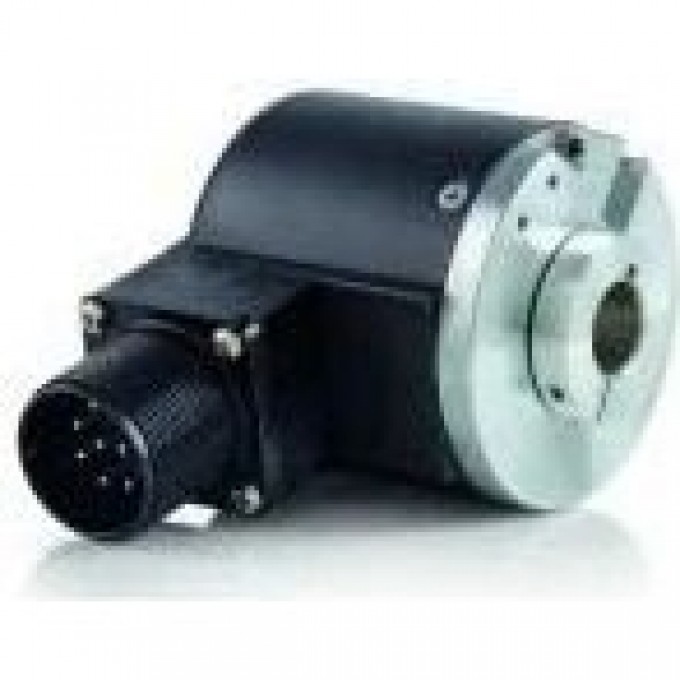

Оптический инкрементальный энкодер ELTRA с полым валом 14 мм 1024 ppr EL63G1024Z5/28P14S3MR
(Москва, Пресненская наб., 12 «Башня Федерация. Москва-Сити», этаж 42)
ХАРАКТЕРИСТИКИ
ОПИСАНИЕ
Оптический инкрементальный энкодер Eltra EL63G1024Z5/28P14S3MR предназначен для точного измерения углового положения и скорости вращения. Модель оснащена полым валом диаметром 14 мм и обеспечивает разрешение 1024 импульса на оборот. Устройство работает от источника питания 5-28 В постоянного тока и имеет степень защиты IP66, что позволяет использовать его в условиях повышенной влажности и запыленности.
Принцип работы энкодера основан на оптическом методе измерения, обеспечивающем высокую точность и надежность. Электронный интерфейс Push-Pull и выход MIL-разъем обеспечивают стабильное подключение и передачу данных. Максимальная скорость вращения составляет 3000 об/мин, а максимальная выходная частота достигает 250 кГц. Наличие нулевого импульса упрощает калибровку и синхронизацию.
Данный энкодер подходит для применения в различных промышленных и инженерных системах, где требуется точное позиционирование и контроль движения. Он может использоваться в станках с ЧПУ, робототехнике, упаковочном оборудовании, конвейерных системах и других автоматизированных комплексах. Рабочая температура от -10 до +60 °C расширяет возможности его применения в различных климатических условиях.
Конструктивный размер энкодера составляет 63,5 мм в диаметре, а его вес — 350 грамм, что облегчает интеграцию в существующие системы. Тип монтажа осуществляется с помощью штифта крутящего момента, а направление вывода сигнала — радиальное.
• Оптический принцип измерения;
• Инкрементальный тип работы;
• Полый вал диаметром 14 мм;
• Разрешение 1024 импульса на оборот;
• Электронный интерфейс Push-Pull;
• Диапазон напряжения питания 5-28 В DC;
• Степень защиты IP66;
• Максимальная скорость вращения 3000 об/мин;
• Максимальная выходная частота 250 кГц;
• Рабочая температура от -10 до +60 °C;
• Наличие нулевого импульса;
• Выходной тип MIL-разъем;
• Радиальное направление вывода;
• Конструктивный размер 63,5 мм;
• Вес 350 г.
