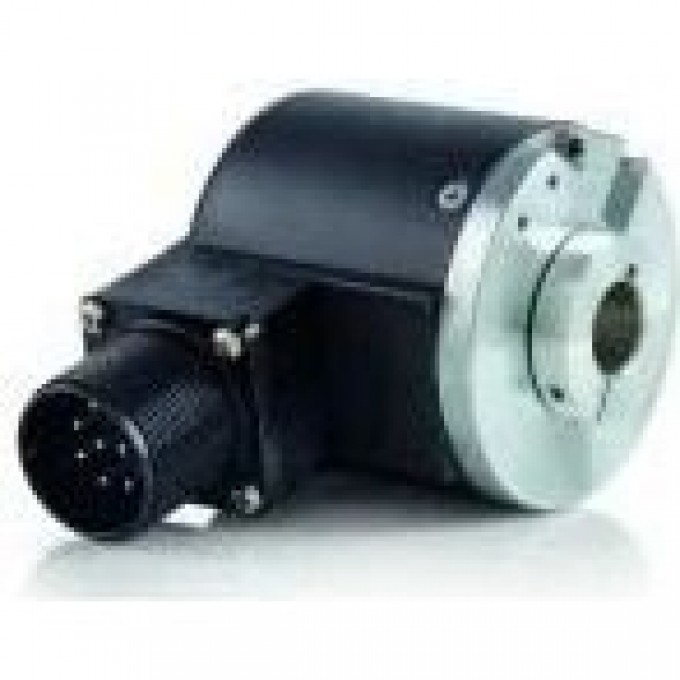

Оптический инкрементальный энкодер ELTRA с полым валом EL63F, 1000 имп/об, диаметр 63.5 мм EL63F1000Z5L8X3PR
(Москва, Пресненская наб., 12 «Башня Федерация. Москва-Сити», этаж 42)
ХАРАКТЕРИСТИКИ
ОПИСАНИЕ
Оптический инкрементальный энкодер Eltra EL63F1000Z5L8X3PR предназначен для точного измерения углового положения и скорости вращения. Устройство оснащено полым валом диаметром 8 мм и имеет конструктивный размер 63.5 мм. Энкодер обеспечивает разрешение 1000 импульсов на оборот и работает по оптическому принципу, что гарантирует высокую точность измерений.
Энкодер Eltra EL63F1000Z5L8X3PR имеет электронный интерфейс типа line driver и питается от источника постоянного тока напряжением 5 В. Степень защиты корпуса IP54 обеспечивает надёжную работу в условиях запылённости и при попадании брызг воды. Максимальная скорость вращения составляет 3000 об/мин, а максимальная выходная частота достигает 250 кГц. Вывод сигнала осуществляется через кабель длиной 1.5 метра с радиальным направлением.
Данная модель энкодера подходит для применения в различных промышленных и инженерных системах, где требуется стабильный контроль положения и скорости. Устройство может использоваться в станках, робототехнике, конвейерных системах и другом оборудовании, требующем точной обратной связи по вращению. Диапазон рабочих температур от -10°C до +60°C позволяет эксплуатировать энкодер в умеренных климатических условиях.
Энкодер Eltra EL63F1000Z5L8X3PR оснащён функцией нулевого импульса, что упрощает синхронизацию и калибровку системы. Вес устройства составляет 350 грамм. Монтаж осуществляется с помощью пружины, что обеспечивает надёжную фиксацию.
• Тип вала: полый вал;
• Тип монтажа: с пружиной;
• Электронный интерфейс: line driver;
• Напряжение питания: 5 В DC;
• Степень защиты: IP54;
• Максимальная скорость вращения: 3000 об/мин;
• Тип выхода: кабель;
• Направление вывода: радиальное;
• Конструктивный размер (диаметр): 63.5 мм;
• Максимальная выходная частота: 250 кГц;
• Рабочая температура: от -10°C до +60°C (от +14°F до +140°F);
• Длина кабеля: 1.5 м;
• Тип измерения: вращательный;
• Тип сенсора: оптический;
• Вес: 350 г;
• Принцип работы: инкрементальный;
• Диаметр отверстия: 8 мм;
• Разрешение: 1000 импульсов на оборот;
• Наличие нулевого импульса: да.
