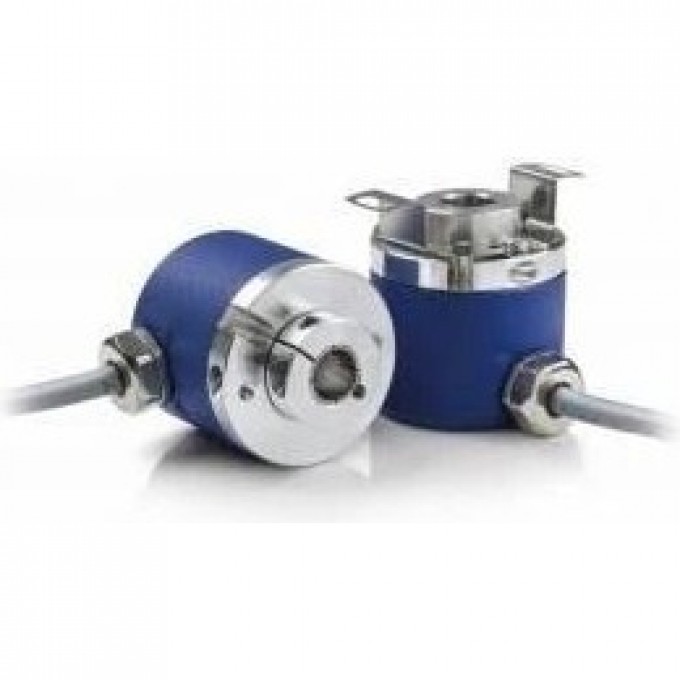

Оптический инкрементальный энкодер ELTRA с полым валом, 100 ppr, 10 мм ER38F100S5/30P10XXPR5.1102
(Москва, Пресненская наб., 12 «Башня Федерация. Москва-Сити», этаж 42)
ХАРАКТЕРИСТИКИ
ОПИСАНИЕ
Оптический инкрементальный энкодер Eltra ER38F100S5/30P10XXPR5.1102 предназначен для точного измерения углового положения и скорости вращения. Устройство оснащено полым валом с диаметром отверстия 10 мм и обеспечивает разрешение 100 импульсов на оборот (ppr). Энкодер использует оптический принцип работы и имеет электронный интерфейс push-pull, что обеспечивает стабильную передачу сигнала.
Данная модель характеризуется широким диапазоном напряжения питания от 5 до 30 В постоянного тока и степенью защиты IP65, что позволяет использовать его в условиях повышенной влажности и запыленности. Максимальная выходная частота составляет 250 кГц. Энкодер имеет радиальный тип вывода кабеля длиной 5 метров, что упрощает его подключение к управляющим системам.
Eltra ER38F100S5/30P10XXPR5.1102 подходит для применения в различных промышленных и инженерных системах, где требуется надежный контроль вращения, например, в станках с ЧПУ, робототехнике, конвейерных системах и автоматизированных производственных линиях. Его конструкция с полым валом упрощает монтаж на существующие валы двигателей или механизмов.
Устройство работает в широком температурном диапазоне от -25°C до +85°C. Вес энкодера составляет 150 грамм, а его конструктивный размер (диаметр) — 39,5 мм. Отсутствие нулевого импульса указывает на непрерывное инкрементальное измерение.
• Тип вала: полый вал;
• Тип монтажа: статорное соединение;
• Электронный интерфейс: push-pull;
• Напряжение питания: 5–30 В DC;
• Степень защиты: IP65;
• Тип выхода: кабель;
• Направление вывода: радиальное;
• Диаметр корпуса: 39,5 мм;
• Максимальная выходная частота: 250 кГц;
• Рабочая температура: от -25°C до +85°C;
• Длина кабеля: 5 м;
• Тип измерения: вращательное;
• Тип сенсора: оптический;
• Вес: 150 г;
• Принцип работы: инкрементальный;
• Диаметр отверстия: 10 мм;
• Разрешение: 100 ppr.
