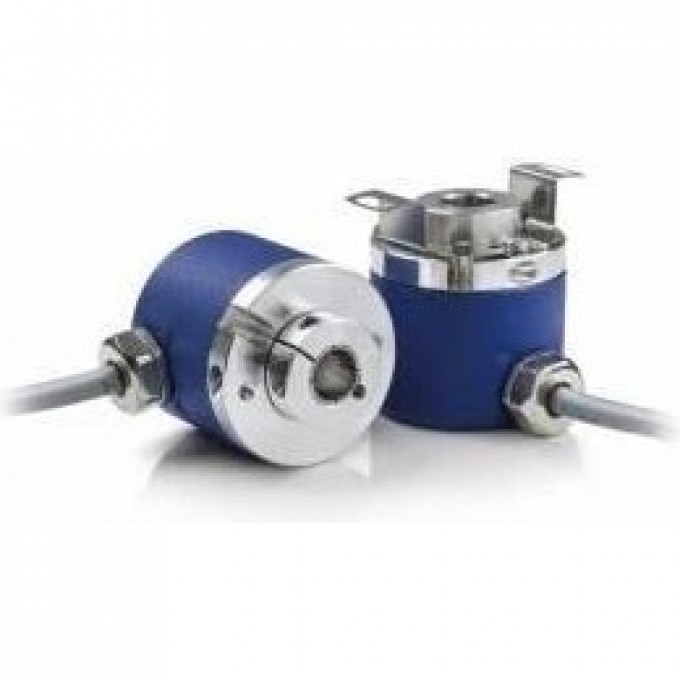

Оптический инкрементальный энкодер ELTRA с полым валом, 1024 имп/об, диаметр 10 мм ER38F1024Z5L10X3PR1+H.366+1014
(Москва, Пресненская наб., 12 «Башня Федерация. Москва-Сити», этаж 42)
ХАРАКТЕРИСТИКИ
ОПИСАНИЕ
Оптический инкрементальный энкодер Eltra с полым валом предназначен для точного измерения углового положения и скорости вращения. Модель ER38F1024Z5L10X3PR1+H.366+1014 от бренда Eltra обеспечивает разрешение 1024 импульса на оборот и оснащена полым валом диаметром 10 мм. Устройство использует линейный драйвер в качестве электронного интерфейса и питается от источника постоянного тока 5 В.
Энкодер имеет конструкцию с глухим полым валом и креплением типа статорной муфты. Степень защиты корпуса IP65 обеспечивает надёжную работу в условиях воздействия пыли и водяных струй. Максимальная выходная частота составляет 250 кГц, что позволяет использовать его в высокоскоростных системах. Выходной тип подключения — кабель длиной 1 метр с радиальным направлением.
Устройство подходит для применения в промышленных автоматизированных системах, станках с ЧПУ, робототехнике и других областях, где требуется точное и надёжное отслеживание вращательного движения. Оптический принцип работы обеспечивает высокую точность измерений, а инкрементальный тип позволяет определять относительное изменение положения.
Энкодер Eltra ER38F1024Z5L10X3PR1+H.366+1014 обладает рабочим температурным диапазоном от -25°C до +85°C. Вес устройства составляет 150 грамм, что упрощает его интеграцию в различные механизмы. Наличие нулевого импульса обеспечивает возможность точного позиционирования и калибровки.
• Тип вала: глухой полый вал;
• Тип монтажа: статорная муфта;
• Электронный интерфейс: линейный драйвер;
• Напряжение питания: 5 В DC;
• Степень защиты: IP65;
• Тип выхода: кабель;
• Направление кабеля: радиальное;
• Диаметр корпуса: 39,5 мм;
• Максимальная выходная частота: 250 кГц;
• Рабочая температура: от -25°C до +85°C;
• Длина кабеля: 1 м;
• Тип измерения: вращательное;
• Тип сенсора: оптический;
• Вес: 150 г;
• Принцип работы: инкрементальный;
• Диаметр отверстия: 10 мм;
• Разрешение: 1024 имп/об;
• Наличие нулевого импульса: да.
