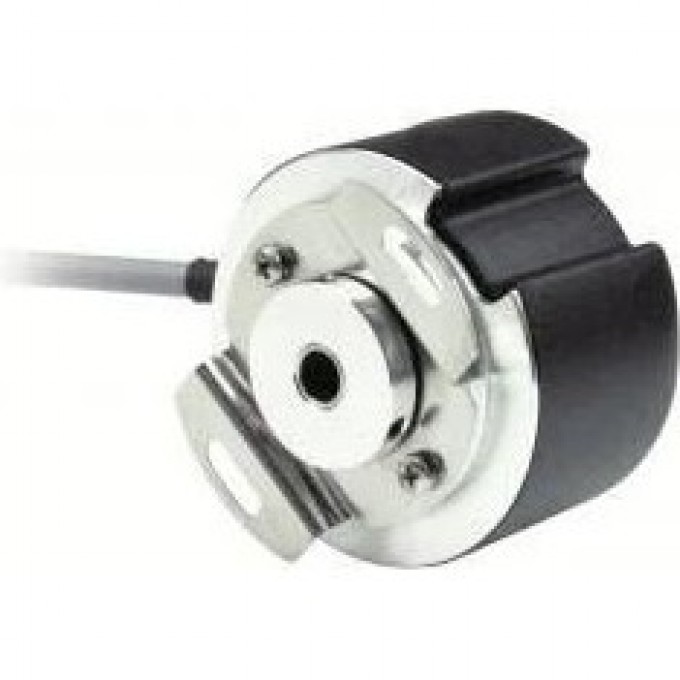

Оптический инкрементальный энкодер с полым валом ELTRA EL48C500S5L8X3PR
(Москва, Пресненская наб., 12 «Башня Федерация. Москва-Сити», этаж 42)
ХАРАКТЕРИСТИКИ
ОПИСАНИЕ
Оптический инкрементальный энкодер Eltra EL48C500S5L8X3PR предназначен для точного измерения углового положения и скорости вращения. Устройство оснащено полым валом и оптическим сенсором, обеспечивающим разрешение 500 импульсов на оборот. Подключение осуществляется через интерфейс line driver с питанием 5 В постоянного тока.
Энкодер имеет конструктивный размер 48 мм в диаметре и степень защиты IP40, что позволяет использовать его в условиях, где требуется защита от твердых частиц размером более 1 мм. Максимальная скорость вращения составляет 6000 оборотов в минуту, а максимальная выходная частота достигает 150 кГц. Рабочий диапазон температур от -20 до +85 °C.
Модель EL48C500S5L8X3PR подходит для применения в промышленных системах автоматизации, станках с ЧПУ, робототехнике и других инженерных системах, где необходим надежный и точный контроль положения. Монтаж осуществляется с помощью статорной муфты, а вывод сигнала — радиальный, через кабель длиной 0.3 метра.
Устройство обладает низким весом в 100 грамм и компактными размерами, что упрощает его интеграцию в различные механизмы. Принцип работы основан на инкрементальном измерении, что обеспечивает высокую точность и повторяемость результатов.
