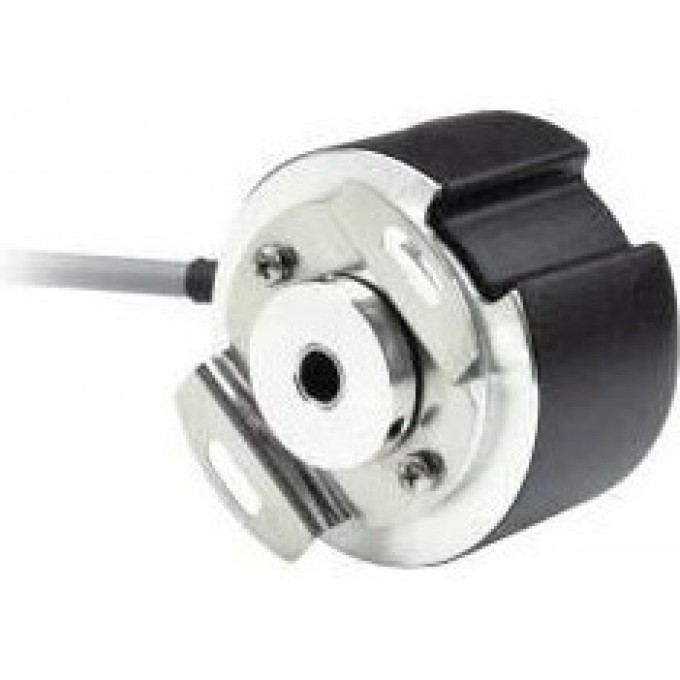

Оптический инкрементальный энкодер с полым валом ELTRA EL48P диаметр 48 мм, разрешение 500 ppr EL48P500Z8/24C8X6PR
(Москва, Пресненская наб., 12 «Башня Федерация. Москва-Сити», этаж 42)
ХАРАКТЕРИСТИКИ
ОПИСАНИЕ
Оптический инкрементальный энкодер Eltra EL48P500Z8/24C8X6PR предназначен для точного измерения углового положения и скорости вращения. Устройство оснащено сквозным полым валом диаметром 8 мм и обеспечивает разрешение 500 импульсов на оборот. Подключение осуществляется через радиальный кабель длиной 0,3 метра, а электронный интерфейс выполнен по схеме NPN с открытым коллектором.
Энкодер работает от источника питания постоянного тока в диапазоне 8-24 В и поддерживает максимальную выходную частоту до 150 кГц. Максимальная скорость вращения составляет 6000 оборотов в минуту. Конструктивный размер корпуса по диаметру составляет 48 мм, а степень защиты IP40 обеспечивает базовую защиту от пыли и брызг.
Данная модель подходит для применения в промышленных системах автоматизации, станках с ЧПУ, робототехнике и другом оборудовании, где требуется надёжный и точный контроль положения. Наличие нулевого импульса упрощает синхронизацию и калибровку системы. Устройство спроектировано для стабильной работы в температурном диапазоне от -20°C до +85°C.
Энкодер Eltra EL48P500Z8/24C8X6PR монтируется с помощью статорной муфты, что обеспечивает надёжное крепление. Вес устройства составляет 100 грамм, что облегчает интеграцию в различные механизмы без значительного увеличения общей массы.
