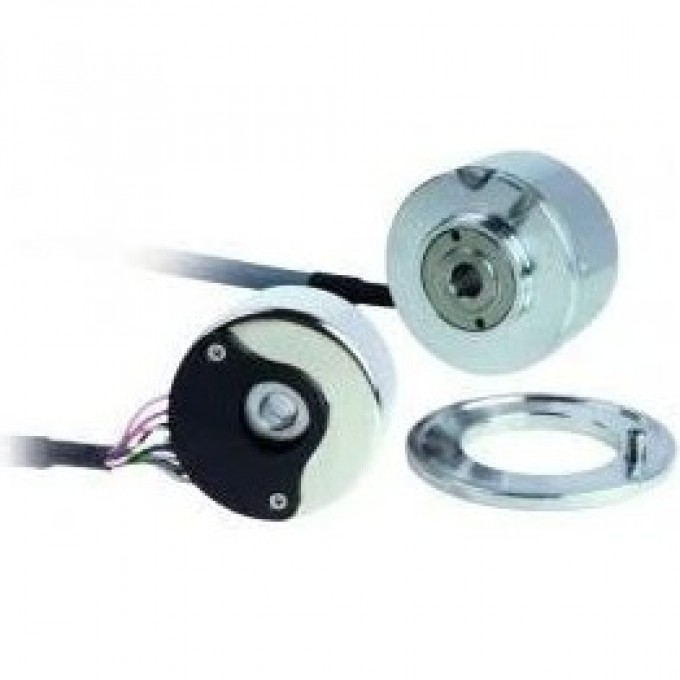

Оптический инкрементальный энкодер с полым валом ELTRA EL49P 1024 имп/об, диаметр 49 мм, сквозное отверстие 8 мм EL49P1024Z5L8X6PR
(Москва, Пресненская наб., 12 «Башня Федерация. Москва-Сити», этаж 42)
ХАРАКТЕРИСТИКИ
ОПИСАНИЕ
Оптический инкрементальный энкодер Eltra EL49P1024Z5L8X6PR предназначен для точного измерения углового положения и скорости вращения. Устройство оснащено сквозным полым валом диаметром 8 мм и имеет разрешение 1024 импульса на оборот. Энкодер работает от источника питания 5 В постоянного тока и обеспечивает выходной сигнал через линейный драйвер.
Принцип работы энкодера основан на оптическом методе измерения, что обеспечивает высокую точность и надежность. Конструкция с полым валом упрощает монтаж на валы двигателей или других вращающихся механизмов. Максимальная скорость вращения составляет 6000 об/мин, а максимальная выходная частота достигает 150 кГц. Степень защиты IP40 обеспечивает базовую защиту от пыли.
Данный энкодер подходит для применения в промышленных системах автоматизации, станках с ЧПУ, робототехнике и других областях, где требуется точный контроль положения и скорости. Он способен функционировать в широком диапазоне температур от -20°C до +85°C, что позволяет использовать его в различных производственных условиях.
Модель EL49P1024Z5L8X6PR от Eltra поставляется с кабелем длиной 0.3 метра и имеет радиальное направление вывода. Особенностью является повышенная температурная стойкость, что расширяет возможности применения в условиях высоких температур.
• Тип вала: сквозной полый вал;
• Электронный интерфейс: линейный драйвер;
• Особенности: высокая температурная стойкость;
• Напряжение питания: 5 В DC;
• Степень защиты: IP40;
• Максимальная скорость вращения: 6000 об/мин;
• Тип выхода: кабель;
• Направление вывода: радиальное;
• Диаметр корпуса: 49 мм;
• Максимальная выходная частота: 150 кГц;
• Рабочая температура: от -20 до +85 °C;
• Длина кабеля: 0.3 м;
• Тип измерения: вращательное;
• Тип датчика: оптический;
• Вес: 150 г;
• Принцип работы: инкрементальный;
• Диаметр отверстия: 8 мм;
• Разрешение: 1024 имп/об;
• Наличие нулевого импульса: да.
