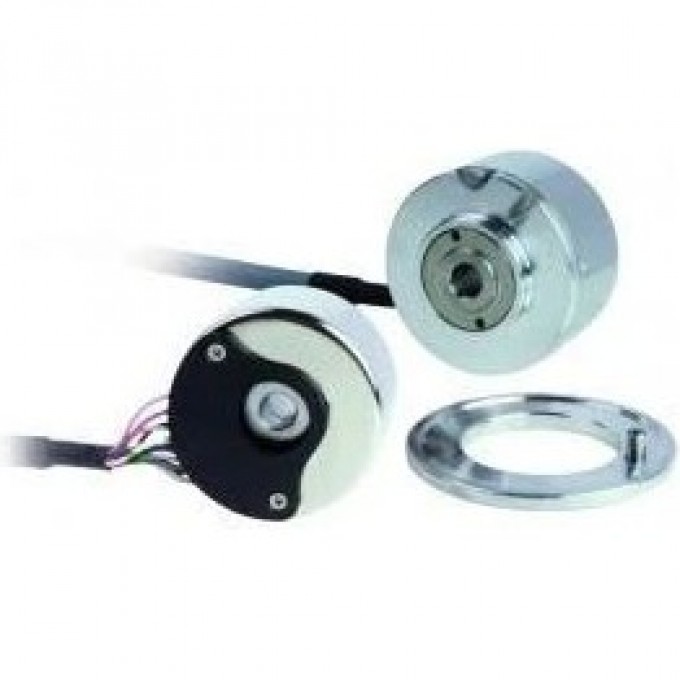

Оптический инкрементальный энкодер с полым валом ELTRA EL49P 512 имп/об, диаметр 49 мм EL49P512Z8/24L10X3PR
(Москва, Пресненская наб., 12 «Башня Федерация. Москва-Сити», этаж 42)
ХАРАКТЕРИСТИКИ
ОПИСАНИЕ
Оптический инкрементальный энкодер Eltra EL49P512Z8/24L10X3PR предназначен для точного измерения углового положения и скорости вращения. Устройство оснащено сквозным полым валом диаметром 10 мм и обеспечивает разрешение 512 импульсов на оборот (ppr), что позволяет применять его в системах, требующих высокой точности позиционирования. Энкодер работает от источника питания 8-24 В постоянного тока и имеет электронный интерфейс типа line driver.
Принцип работы энкодера основан на оптическом методе измерения, что обеспечивает стабильность показаний и высокую надежность. Конструкция с полым валом упрощает монтаж на валы двигателей и других механизмов. Устройство способно работать при максимальной скорости вращения до 6000 об/мин и поддерживает выходную частоту до 150 кГц. Степень защиты корпуса IP40 обеспечивает базовую защиту от пыли и брызг.
Данная модель Eltra подходит для использования в различных промышленных приложениях, включая автоматизированные производственные линии, станки с ЧПУ, робототехнику и системы управления движением, где требуется надежный контроль положения и скорости. Особенностью является устойчивость к высоким температурам, что расширяет диапазон его применения в сложных условиях эксплуатации.
Энкодер имеет радиальный тип направления вывода кабеля длиной 0,3 метра. Вес устройства составляет 150 грамм, что облегчает его интеграцию в существующие системы. Наличие нулевого импульса обеспечивает возможность точной привязки к начальной точке.
• Тип вала: сквозной полый вал;
• Электронный интерфейс: line driver;
• Специальные особенности: высокая температурная устойчивость;
• Напряжение питания: 8-24 В DC;
• Степень защиты: IP40;
• Максимальная скорость вращения: 6000 об/мин;
• Тип выхода: кабель;
• Тип направления: радиальный;
• Диаметр корпуса: 49 мм;
• Максимальная выходная частота: 150 кГц;
• Рабочая температура: от -20 до +85 °C;
• Длина кабеля: 0,3 м;
• Тип измерения: вращательный;
• Тип сенсора: оптический;
• Вес: 150 г;
• Принцип работы: инкрементальный;
• Диаметр отверстия: 10 мм;
• Разрешение: 512 ppr;
• Наличие нулевого импульса: да.
