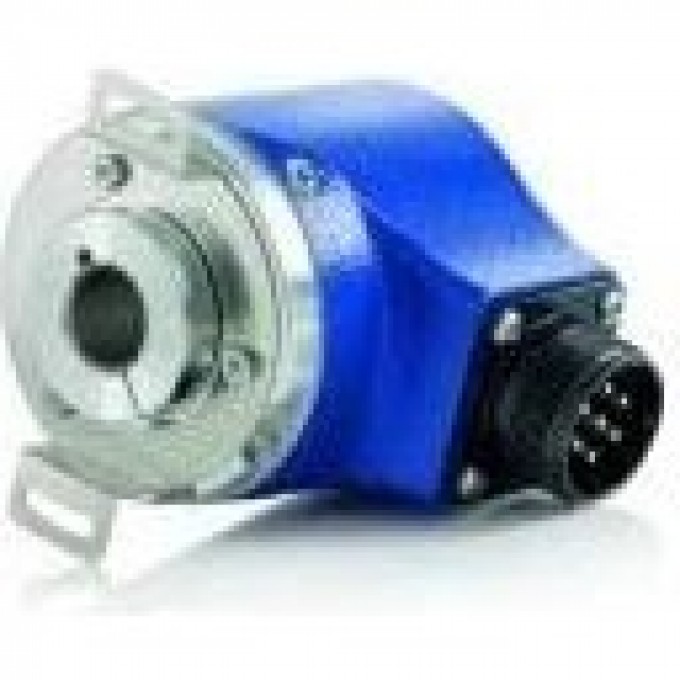

Оптический инкрементальный энкодер с полым валом ELTRA EL58FM 150 имп/об, диаметр 58 мм, посадка 12 мм EL58FM150Z8/24L12S3PR
(Москва, Пресненская наб., 12 «Башня Федерация. Москва-Сити», этаж 42)
ХАРАКТЕРИСТИКИ
ОПИСАНИЕ
Оптический инкрементальный энкодер Eltra EL58FM150Z8/24L12S3PR предназначен для измерения углового положения и скорости вращения. Устройство оснащено полым валом и оптическим принципом действия, что обеспечивает высокую точность измерений. Разрешение энкодера составляет 150 импульсов на оборот (ppr), а диаметр посадочного отверстия — 12 мм. Питание осуществляется от источника постоянного тока напряжением 8-24 В.
Энкодер имеет прочный корпус диаметром 58 мм со степенью защиты IP66, что позволяет использовать его в условиях повышенной влажности и запыленности. Максимальная скорость вращения достигает 3000 об/мин, а максимальная выходная частота — 250 кГц. Электронный интерфейс реализован по типу line driver, обеспечивая стабильную передачу сигнала. Устройство относится к категории heavy duty, что указывает на его повышенную надежность и долговечность.
Модель EL58FM150Z8/24L12S3PR подходит для применения в различных промышленных и инженерных системах, где требуется точный контроль вращения, например, в станках, робототехнике, конвейерных системах и автоматизированных линиях. Диапазон рабочих температур от -10°C до +60°C расширяет возможности его эксплуатации в различных климатических условиях. Выходной сигнал передается через кабель длиной 1,5 метра с радиальным направлением вывода.
Энкодер оснащен функцией нулевого импульса, что упрощает калибровку и синхронизацию. Монтаж осуществляется с помощью статорной муфты, обеспечивая надежное крепление. Вес устройства составляет 350 грамм, что облегчает его интеграцию в существующие системы.
• Тип вала: полый;
• Тип монтажа: статорная муфта;
• Электронный интерфейс: line driver;
• Специальные особенности: heavy duty;
• Напряжение питания: 8–24 В DC;
• Степень защиты: IP66;
• Максимальная скорость вращения: 3000 об/мин;
• Тип выхода: кабель;
• Направление вывода: радиальное;
• Диаметр корпуса: 58 мм;
• Максимальная выходная частота: 250 кГц;
• Рабочая температура: от -10°C до +60°C;
• Длина кабеля: 1,5 м;
• Тип измерения: вращательное;
• Тип датчика: оптический;
• Вес: 350 г;
• Принцип работы: инкрементальный;
• Диаметр посадочного отверстия: 12 мм;
• Разрешение: 150 импульсов на оборот;
• Наличие нулевого импульса: да.
