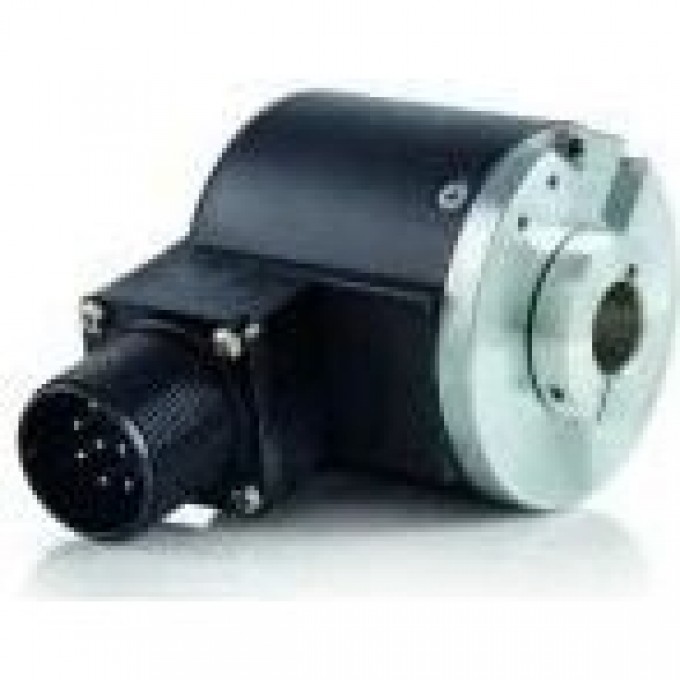

Оптический инкрементальный энкодер с полым валом ELTRA EL63G с разрешением 2500 ppr и диаметром 63.5 мм EL63G2500S5/28P15X3PR5
(Москва, Пресненская наб., 12 «Башня Федерация. Москва-Сити», этаж 42)
ХАРАКТЕРИСТИКИ
ОПИСАНИЕ
Оптический инкрементальный энкодер Eltra EL63G2500S5/28P15X3PR5 предназначен для измерения углового положения и скорости вращения. Устройство имеет конструкцию с полым валом и монтируется с помощью торцевого штифта. Электронный интерфейс типа Push-Pull обеспечивает стабильную передачу данных. Энкодер работает от источника питания 5…28 В постоянного тока и имеет степень защиты IP54, что позволяет использовать его в условиях воздействия пыли и брызг.
Принцип работы энкодера основан на оптическом методе измерения, обеспечивающем разрешение 2500 импульсов на оборот (ppr). Максимальная частота выходного сигнала составляет 250 кГц, а максимальная скорость вращения — 3000 об/мин. Диаметр корпуса устройства составляет 63.5 мм, а диаметр полого вала — 15 мм. Выходной сигнал передается по кабелю длиной 5 метров, направление вывода — радиальное.
Данный энкодер подходит для применения в промышленном оборудовании, системах автоматизации и машиностроении, где требуется точное отслеживание вращения. Он может использоваться в конвейерных системах, упаковочных машинах, робототехнике и других устройствах, где важна надежность и точность измерения.
Устройство рассчитано на работу в диапазоне температур от -10 до +60 °C. Вес энкодера составляет 350 грамм. Отсутствие нулевого импульса указывает на непрерывный инкрементальный выходной сигнал.
