Оптический инкрементальный энкодер с полым валом ELTRA EL50FA1000S5 EL50FA1000S5/28P9X3PR5
(Москва, Пресненская наб., 12 «Башня Федерация. Москва-Сити», этаж 42)
ХАРАКТЕРИСТИКИ
ОПИСАНИЕ

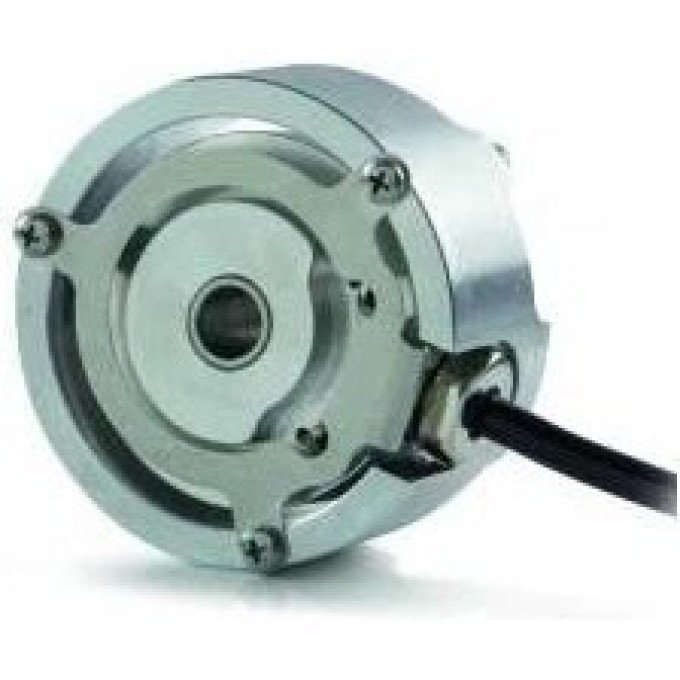

Оптический инкрементальный энкодер Eltra EL50FA1000S5/28P9X3PR5 представляет собой устройство с полым валом, предназначенное для измерения углового положения и скорости вращения. Произведен брендом Eltra, он обеспечивает разрешение 1000 импульсов на оборот и работает от источника питания 5-28 В постоянного тока. Энкодер имеет степень защиты IP65 и способен функционировать при максимальной скорости вращения до 6000 об/мин.
Устройство оснащено электронным интерфейсом push-pull и радиальным выходом кабеля длиной 5 метров. Диаметр корпуса составляет 50 мм, а диаметр сквозного полого вала — 9,52 мм. Максимальная выходная частота достигает 105 кГц. Принцип работы основан на оптическом методе измерения, обеспечивающем инкрементальное определение положения.
Энкодер Eltra EL50FA1000S5/28P9X3PR5 подходит для применения в промышленных, строительных и инженерных системах, где требуется точное и стабильное измерение вращения. Его конструкция с полым валом и статорной муфтой облегчает интеграцию в различные механизмы. Устройство способно работать в широком диапазоне температур от -40 до +100 °C.
Отсутствие нулевого импульса упрощает конструкцию, но требует внешнего определения начальной точки при необходимости. Вес энкодера составляет 200 грамм, что облегчает его установку и снижает нагрузку на сопрягаемые элементы.
